过热蒸汽锅炉加热器的结构

为了产生过热蒸汽，锅炉被设计成两部分，一个产生饱和蒸汽的主体和一个产生过热蒸汽的过热器。 产生饱和蒸汽的本体结构与普通电热锅炉相似，只是将现有电热锅炉常用的U型电热管或单端双出电热管改为单端单-出口电热管。

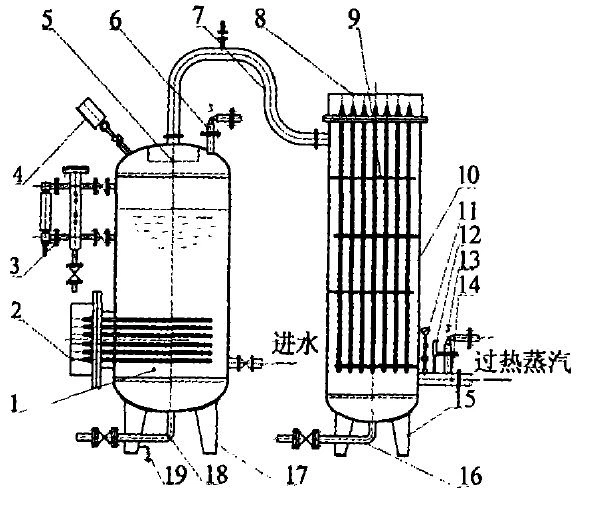

电热管通过螺纹与管板连接，直接插入锅炉本体的筒体内。 过热器类似于普通管式换热器的结构。 电热管也通过螺纹与管板连接，直接插入过热器筒体内。 饱和蒸汽通过管座引入过热器筒体，在电热管外按挡板隔开的流道形成“S”型流动，直至加热到所需的过热蒸汽温度。 图2是本发明的电加热锅炉的示意图。 锅炉运行时，锅炉水首先在锅炉本体1中被加热成饱和蒸汽，然后进入过热器本体1O被加热成过热蒸汽。 加热源为单端单出口电热管。 电热管直径为20mm，管材为20或1Crl8Ni9Ti钢管。 加热过热蒸汽时，管壁表面的热负荷为2.3-2.5W/cm； 加热热水的碳钢管可以是8W/cm； 由于单端单出电热管采用Y型接线，其工作电压为220V。 锅炉本体1和过热器本体10采用20g钢板制作，厚度按国家锅炉强度计算标准计算。
